Свайно-ростверковый фундамент для деревянного дома своими руками

Почему стоит использовать именно свайно-ростверковый фундамент

  • Простота в установке. Такое основание прочное и надежное, стойкое к подвижкам почвы;
  • Способно выдержать несущие конструкции с кирпичной кладкой, а также сооружения из газобетона, пеноблоков и, тем более, дерева;
  • Прекрасно подходит для сооружения небольших зданий на пучинистых почвах, а также грунтах с высоким уровнем грунтовых вод;
  • Его можно сделать своими руками за считанные дни — не нужно ждать, пока застынет бетон. Возводить стены можно непосредственно на готовом ростверке.

Конструкция

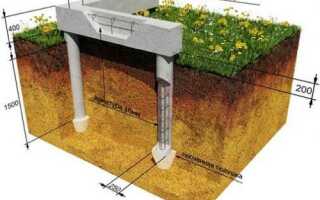

Схема устройства свайно-ростверкового фундамента
Схема устройства свайно-ростверкового фундамента.

Состоит из свай и ростверка. Сначала в почве бурятся или выкапываются углубления на расчетную глубину, покрываются рубероидом для обеспечения гидроизоляции. Верхний элемент сваи должен быть выше уровня грунта.

  1. Конструкция сваи. В отверстие, защищенное рубероидом, устанавливается обычная полая асбестовая труба, в которую монтируется четыре пучка арматуры. Все нити арматуры нужно обвязать между собой или сварить арматурой промежуточных поясов. Подбираются нити такой длины, чтобы они выступали за пределы трубы с целью соединения с арматурой ростверка. После проведения подготовительных работ, полость трубы полностью заливается бетоном.
  2. Армирование ростверка. Готовится деревянная опалубка, в которую укладывается пенополистирол для теплоизоляции. Также можно использовать и песок с гравием, но он больше подойдет для дренажной системы. Перед началом армирования ростверка нужно учитывать индивидуальные особенности каждого здания отдельно, ведь расположение свай просчитывается в индивидуальном порядке, как и распределение нагрузки на них. В любом случае, арматура свай связывается с арматурой ростверка. Его можно делать из обычного газобетона или пеноблоков, но здесь сразу же необходимо будет предусмотреть горизонтальный пояс арматуры.

Категорически запрещено строить ростверк, который упирается непосредственно на грунт.

Где используется такой тип фундамента

  1. В большинстве случаев это дачное строительство. В нем монолитные фундаменты не практикуют ввиду своей высокой стоимости.
  2. Для возведения небольших одноэтажных кирпичных зданий;
  3. Для строительства сооружений из пеноблоков или газобетона, т.к. эти материалы пористые и легкие;
  4. При строительстве компактных деревянных зданий всех типов.

Преимущества

Свайно-ростверковый фундамент в разрезе
Свайно-ростверковый фундамент под деревянный дом в разрезе.
  • Можно использовать на влажных песчаных и пучинистых почвах;
  • Сваи заливаются бетоном собственного производства;
  • В результате получается дешевое основание для легких конструкций;
  • Для несущего ростверка можно использовать подручные материалы.

Недостатки

  • Не выдерживает массы больших зданий;
  • Возвести цокольный этаж, подвал или подземный гараж невозможно;
  • Строительство такого фундамента требует проведения тщательных расчетов, вплоть до указания типа и размеров, а также точного месторасположения всех свай.

Как можно экономить на строительстве такого фундамента

Если строится небольшое частное здание, тогда существенно сэкономить можно на самой несущей плите. Ведь ее можно сделать не из бетона, а из газобетона или пеноблоков непосредственно самих несущих стен. Но тут рекомендуется предусмотреть напольное перекрытие между несущими стенами, а также тепло- и гидроизоляцию подполья.

Также часто ростверк сразу обвязывают деревянными балками, на которых затем и возводится само здание. Но такая технология имеет право на жизнь лишь в теплых сухих климатических условиях без ярко выраженной зимы.

Некоторые умельцы при устройстве свай используют кирпичное наполнение между арматурой, что также экономит средства на бетоне. Здесь перед заливкой необходимо утрамбовать толченый кирпич, чтобы по максимуму устранить воздушные прослойки и затем заливать сваи чуть более жидким бетоном. По такой технологии сваи будут сохнуть несколько недель.

Этапы возведения

свайно ростверковый фундамент

  1. Расчет будущего основания: месторасположение всех свай, их размеры и необходимая длина.
  2. Разметка участка в соответствии с проектом. По углам устанавливаются вехи, соединяются веревкой и по схеме размечаются места монтирования свай.
  3. Монтаж опорных конструкций. Согласно схеме и разметке проводится бурение скважин на заданную глубину. В готовые скважины опускается асбестовая труба, устанавливается армирующий каркас. Сваи обязательно должны выступать от уровня поверхности грунта на высоту не менее 20 см в самой высокой точке;
  4. Заливка свай бетонным раствором (можно использовать щебневое или кирпичное наполнение);
  5. Опалубка. Рекомендуется сначала сделать гидроизоляцию верхних шаров опор. Под уровнем верхнего горизонта свай готовится песчаная подушка. Опалубка делается из деревянных кольев, которые устанавливаются по внешнему и внутреннему периметру ростверка. Затем в опалубку вновь нужно уложить слой гидроизоляции;
  6. Армирование ростверка. Тут используются прутья диаметром 10-14 мм, длина подбирается оптимальной для перекрытия длины всех несущих стен. Количество прутьев рассчитывается индивидуально в зависимости от типа здания и его конструкции;
  7. Бетонирование основания. К ростверку не предъявляется особых требований по морозостойкости. Поэтому его можно сделать из кирпичного боя, пеноблоков или газобетона и даже деревянных балок, залитых бетоном. Во время заливки ростверка нужно постоянно следить за горизонталью и вертикальными углами наклона опалубки, чтобы она не расширялась. После заливки нужно дать бетону несколько дней, чтобы он высох. Это требование не распространяется на ростверки из газобетона или пеноблоков.
  8. Распалубка и удаление подушки. Когда основание высохнет, нужно удалить песчаную подсыпку. При этом образуется воздушная подушка, которую следует заштукатурить.
чертеж свайного фундамента
На рисунке – чертеж свайного фундамента, армирование стыка ростверк – свая.

Все, свайно-ростверковый фундамент под дом из дерева готов. Как правило, оптимальными будут именно конструкции с несъемной опалубкой, ведь тогда ростверки делаются из подручных строительных материалов.
