Фундамента под кирпичный забор: как залить своими руками

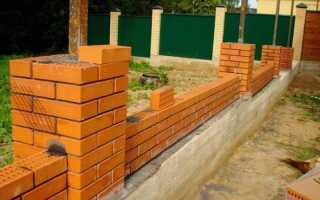

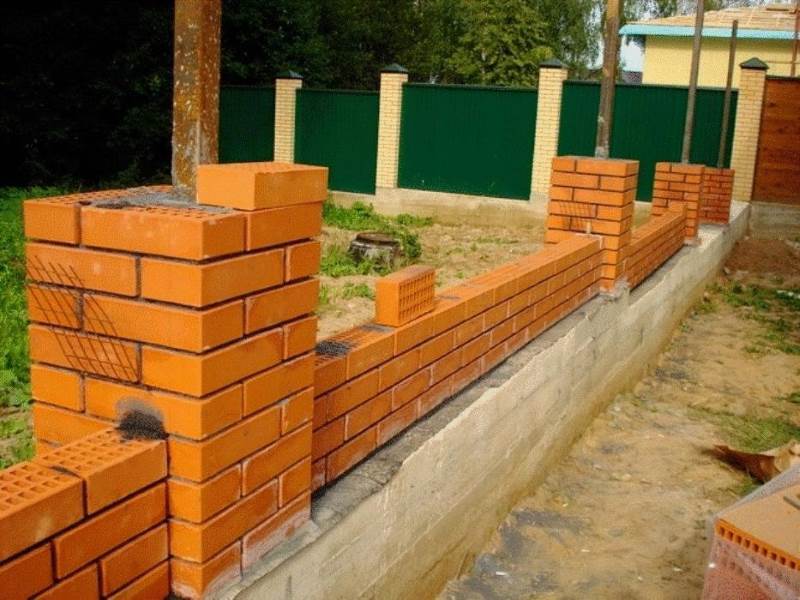

Фундамент под кирпичный забор

Задумавшись построить кирпичный забор, встает вопрос: как сделать фундамент под него. Решение условно подразделяется на 2 этапа:

  1. Определение конструктивного типа фундамента;
  2. Непосредственно сам процесс его возведения.

Выбор типа фундамента

Типы подразделяются на 2 большие категории: мелкого и глубокого заложения. Поэтому вся суть подбора сводится к определению глубины заложения фундамента, которая зависит от следующих данных:

  1. Особенности несущих конструкций. Для кирпичного забора основным несущим элементом является сам забор, который по своему конструктивному назначению можно отнести к самонесущей стене. А значит, нагрузки, действующие на фундамент:
    • Собственный вес забора. Это вес кирпича вместе с кладочным раствором. Приблизительно равный 1800 кг/м³. Это усредненная норма;
    • Временные нагрузки: снег, ветер. Их величины зависят от климатического района участка, на котором предполагается возведение. Районирование определяется по приложению Ж СП20.13330.2011, а сами нагрузки регламентируются разделами 10 и 11 СП20.13330.2011;
  2. Расположение соседних зданий или сооружений (фундаменты соседних зданий, трубопроводы, тоннели и т.п.);
  3. Характер инженерно-геологических условий:
    • Характеристики залегающих слоев грунта. По их физическим данным определяется возможность обеспечения устойчивости фундамента. Так как фундамент под кирпичный забор воспринимает сравнительно легкие нагрузки, то даже сильносжимаемые грунты (суглинки, пылеватые пески, текучие и мягкопластичные глины), кроме плывунов, подходят в качестве основания, что в свою очередь позволяет выбрать минимальную глубину фундамента и тип из категории фундаментов мелкого заложения;
    • Уровень грунтовых вод. Регламентируется разделом 5.4 СП 22.13330.2011. Уровень, на котором находятся подземные воды, также влияет на глубину фундамента. При слабых грунтах (пучинистые и сильносжимаемые), эта величина должна быть не менее глубины промерзания грунта.
  4. Природно-климатические факторы. Они непосредственно определяют значение глубины промерзания грунта и, связанное с этим, морозное пучение. Если грунты подвержены пучению, тогда подошва фундамента закладывается ниже уровня промерзания грунта.

Кирпичный забор относится к сооружениям с конечной жесткостью. Это такие сооружения, чьи конструктивные элементы чувствительны к неравномерным осадкам, которые сопровождаются различными деформациями и смещениями. В результате чего в этих конструкциях возникают дополнительные усилия, которые при неправильном проектировании, могут привести к возникновению трещин, и в конечном итоге полному разрушению сооружения.

Из всего этого следует, что фундамент под забор из кирпича должен залегать на глубине, не менее глубины промерзания грунта, которую можно определить по п.5.5.2-5.5.3 СП22.13330.2011.

Поскольку конструктивно забор ? это стена, то самым подходящим вариантом является ленточный фундамент.

Однако традиционный ленточный фундамент под кирпичный забор из сборного или монолитного железобетона на всю длину забора, в совокупности с земляными работами, не выгоден в экономическом плане. Поэтому желательно найти такой тип, который удовлетворит одновременно инженерно-технические и экономические потребности. Таким решением является современный тип фундамента мелкого заложения – это фундамент по технологии ТИСЭ с ростверком, в качестве ленты. Такая технология базируется на устройстве набивных свай с уширенной пятой. Она делает возможным передачу нагрузок на основание кратчайшим путем, обладая при этом требуемой для кирпичного забора прочностью, воспринимая нагрузки от 5 до 15 т. К тому же расход бетона ниже, что позволяет не переплачивать за нерациональное использование.

Также вышеприведенным потребностям отвечает традиционный столбчатый фундамент. Однако выбрав его, придется сделать расчеты на определение размеров подошвы фундамента, исходя из расчетного сопротивления грунтов, чтобы кирпичный забор прослужил долгое время и не приобрел деформационные изменения.

Впрочем, данные расчеты лучше оставить для инженеров и сооружений с более высоким уровнем ответственности. А чтобы сделать фундамент под кирпичный забор, легче и проще использовать технологию ТИСЭ.

Схема фундамента ТИСЭ

Схема фундамента ТИСЭ.

Процесс возведения

Строительство фундамента под кирпичный забор по ТИСЭ не составит труда, благодаря специальному буру. Ниже приведены методические указания к выполнению:

  • Произвести земляные работы и сделать разметку. Рельеф участка можно не выравнивать;
  • Пробурить скважины буром;
  • Сделать расширение у «забоя» скважины;
  • Залить пяту бетоном;
  • Установить арматуру. Выпустить её стержни из сваи на высоту 300 – 400 мм;

Важно! После установки арматуры и до того, как укладывать бетонную смесь в сваю, необходимо выполнить гидроизоляцию столба, которая будет являться несъёмной опалубкой. Для этого, берется рубероид и из него делается единый цилиндр на всю высоту столба с диаметром, равным диаметру скважины.

  • Выполнить заливку свай;

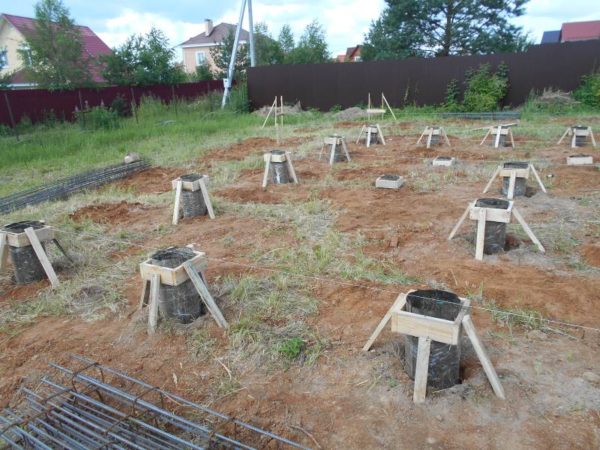

    Сваи ТИСЭ после бетонирования

    Сваи ТИСЭ после бетонирования.

  • Сделать опалубку, которая устанавливается сразу на всю длину ростверка. Размеры ростверку задают:
    • протяженность забора. Она назначает длину ростверку;
    • армирование. Оно определяет ширину. В соответствии с СП 63.13330.2010, расчетная минимальная ширина может быть – 200 мм. Потому что: минимальное количество стержней – 2 шт.; минимальное расстояние между их поверхностями, регламентировано п.10.3.5 СП 63.13330.2010 ? не менее 2 диаметров стержней арматуры  или 30 мм; толщина защитного слоя бетона, отмечена в п. 10.3.2 СП 63.13330.2010 – не менее 40 мм. Оптимально 50 мм;

      Схема соединения арматурных каркасов сваи и ростверка

      Схема соединения арматурных каркасов сваи и ростверка.

    • рельеф участка. Он регулирует высоту. Если планируется строить кирпичный забор на участке со склоном, тогда ростверк будет ступенчатым. Высота и ширина (длина до следующего выступа) ступеньки зависит от крутизны. Однако высота ступеньки должна быть не менее 300 мм. Причем каждая последующая ступень «накладывается» на предыдущую, и имеет свой арматурный каркас. А в том месте, где у 2 «лент» располагается единый монолитный участок необходимо дополнительно сделать косое армирование, которое скрепит между собой 2 арматурных каркаса каждой ступени, и поможет избежать разрушений от возникающих разрывных сил в этом участке.

Важно! Так как ростверк будет располагаться в пределах глубины промерзания грунта, на него станут воздействовать нормальные и касательные силы пучения по подошве и боковым поверхностям. Для предотвращения разрушения от этих воздействий, важно сделать под ростверком воздушный зазор на величину не менее 200 мм на всем его протяжении, либо деформационный шов из пенопласта ПСБ-15, а торцы закрыть асбестовым или оцинкованным листами. Это действие является обязательным при устройстве фундамента ТИСЭ.

  • Сделать гидроизоляцию ростверка, положив внутрь опалубки рубероид;
  • Установить арматурный каркас ростверка, связав его с выпусками из сваи;

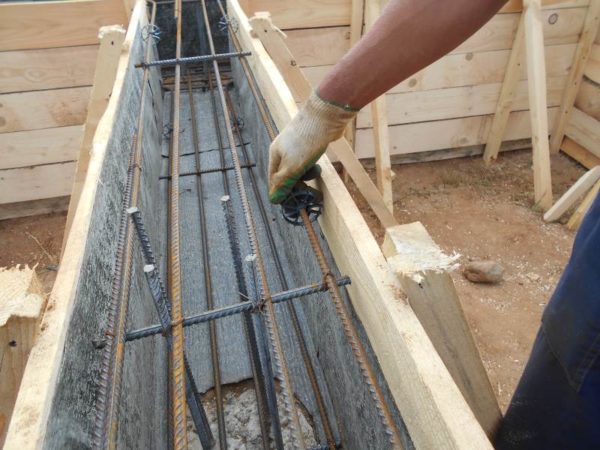

    Армирование ростверка

    Армирование ростверка.

Совет! Чтобы края будущей бетонной конструкции не скалывались, рекомендуется в её верхней части положить сетку 50*50 мм.

  • Произвести укладку бетонной смеси в опалубку;
  • Тщательно накрыть свежеуложенный бетон после бетонирования;
  • Когда бетон наберет требуемую прочность: не менее 70%, согласно п.5.17.8 СП 70.13330.2012, произвести распалубку.

Подробнее о том как сделать фундамент ТИСЭ рассказано здесь.

На этом возведение фундамента заканчивается и дальше можно переходить к строительству кирпичного забора. Но прежде чем начать кладочные работы на ростверк обязательно положить 2 слоя рубероида.
