Подпорная стена из блоков ФБС: как правильно сделать

Не всем владельцам частных домов повезло с идеальным ландшафтом на участке. Часто возникает необходимость укрепить склон в местах перепада высот. При незначительной разнице отметок используют геосетку или биоматы. Если уровень земли на придомовой территории сильно меняется, проблему сможет решить подпорная стенка из блоков.

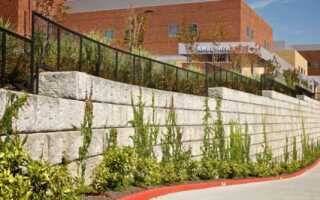

Подпорная стенка из блоков

Подпорная стенка — это вертикальная конструкция, которая предотвращает подвижки грунта. Существует несколько разновидностей, которые можно поделить на две большие группы:

  • тонкостенные стенки;
  • массивные стенки.

Подпорная стенка из бетонных блоков относится ко второй группе. Ее устойчивость обеспечивается за счет собственного веса конструкции. При возведении такого сооружения необходимо грамотно подобрать толщину блоков, в зависимости от перепада высот и характеристик грунта.

Преимущества бетонных стен

Блоки ФБС используются в строительстве уже долгое время. И сейчас они не потеряли популярность благодаря следующим преимуществам:

  • Высокая скорость работ. Блоки заводского изготовления полностью готовы к эксплуатации. Нет необходимости тратить время на твердение бетона.
  • Выгодная стоимость при использовании типовых блоков.
  • Простота технологии укладки.

Бетонные блоки широко используются строительными компаниями. При выборе такого варианта подпорной стенки для частного дома, стоит учесть несколько особенностей:

  • Необходимость использования грузоподъемной техники. В зависимости от размеров один элемент весит от нескольких сотен килограмм до нескольких тонн. Установить такой груз вручную не получится.
  • Большая масса повлияет и на транспортные расходы. Доставка изделий с завода на участок может обойтись дорого.
  • Потребность в квалифицированных специалистах. Чтобы надежно закрепить элемент на крюк подъемной техники, необходима помощь стропальщика. Также могут возникнуть вопросы с разгрузкой, складированием и установкой в проектное положение.
Подпорная стенка из ФБС

Подпорная стенка из ФБС с контрфорсами, вид в плане.

Перед тем как использовать фундаментные блоки для частного строительства, нужно тщательно взвесить все «за и против».

Проектирование

На этапе проектирования решают следующие вопросы:

  • назначение геометрических размеров стенки;
  • определение конструктивных особенностей;
  • расчет потребности в материалах и составление смет.

Геометрия и конструктивные особенности

Геометрические размеры стенки зависят от перепада высот и прочностных характеристик грунта. Точный расчет параметров выполняют, опираясь на следующие документы:

  • Руководство по проектированию подпорных стен и стен подвалов для промышленного и гражданского строительства.
  • СП 43.13330.2012 (пункт 5.1).

При проектировании конструкции важно предотвратить опрокидывание. С одной стороны на стенку давит грунт, а с другой нет никакой опоры. Именно эта особенность эксплуатации приводит к тому, что укрепляющий элемент деформируется и смещается.

Подпорная стенка из ФБС изготавливается с учетом минимальной толщины для такого вида конструкции — 400 мм. При большой высоте конструкции, блоки выкладывают ступеньками. При этом подошва складывается из блоков толщиной (шириной) 600 мм, а верхняя часть из блоков 400 мм. Такая технология позволяет снизить материалоемкость при сохранении надежности. Также существует вариант возведения стенки на железобетонной плите.

Важно! Если стенка имеет большую протяженность, необходимо предусмотреть контрфорсы. Контрфорс представляет собой ребро, собранное из блоков ФБС (или монолитное). Чаще всего такие ребра выкладываются ступенчато. Контрфорс в обязательном порядке должен иметь перевязку с основной стеной. Шаг ребер назначают в зависимости от нагрузки на стенку и ее высоты. В среднем он принимается равным 2000-4000 мм.

Высота

Зависимость максимальной высоты подпорной стенки от ее толщины и угла внутреннего трения грунта.

Материалы для строительства

Сборные подпорные стены изготавливают из блоков ФБС. При производстве руководствуются серией 1.116.1-8. Чтобы снизить затраты на строительство, рекомендуется использовать стандартные размеры элементов, которые приведены в указанном документе.

Блоки бывают разной длины, ширины и высоты:

  • длина — 880, 1180, 2380 мм;
  • ширина — 300, 400, 500, 600, 700 мм;
  • высота — 300, 600 мм (блоки высотой 300 мм бывают длиной только 900 и 1200 мм).
Размеры блоков ФБС

Основные размеры блоков ФБС.

В серии и заводами по производству бетонных изделий используется маркировка, в которой указаны все необходимые характеристики. Пример маркировки выглядит следующим образом: ФБС 12-4-6, где ФБС — фундаментный блок стеновой, 12 — длина в дм, округленная до целых, 4 — ширина в дм, 6 — высота в дм.

Чтобы заказать нужное количество блоков каждого размера, рекомендуется предварительно начертить развертку стены (вид спереди). На схеме требуется обозначить перевязки блоков в соседних рядах между собой. Не должно быть длинных вертикальных швов. Минимальный размер перевязки принимается 250 мм.

Пример развертки

Пример развертки.

Блоки изготавливают из бетона. Для усиления конструкции и повышения прочности к изгибу, выполняют армирование горизонтальных швов. Для этого обычно используют сетку из стальной арматуры диаметром 3—4 мм с шагом ячейки 50—100 мм. Необходимое количество металла также стоит просчитать заранее.

Возведение

Подпорная стенка из блоков ФБС изготавливается практически так же, как ленточный фундамент. Работы выполняют в следующем порядке:

  • разметка территории;
  • разработка грунта;
  • устройство основания под стенку (уплотнение грунта, укладка песчаной подушки, заливка бетонного основания и т.п);
  • возведение стенки;
  • устройство дренажа;
  • обратная засыпка.

Для разметки территории можно использовать обноску и шнур, закрепленный на обноску с помощью гвоздей или саморезов. В этом случае разметка не помешает разработке грунта. После этого выкапывают траншею. Глубину определяют в зависимости заглубления стенки. При этом важно учесть толщину песчаной подушки и бетонного основания (если оно предусмотрено).

Песчаная подушка позволит выровнять поверхность. Также песок способен выступать в роли дренирующего слоя и защиты от сил морозного пучения. Толщину подушки обычно назначают в пределах 300—500 мм. Укладку осуществляют с послойным уплотнением. Толщина каждого слоя не должна превышать 150—200 мм. Для уплотнения песка можно использовать самый простой и бюджетный способ — проливку водой.

Первый ряд блоков укладывают на подушку. Между горизонтальными рядами предусматривают армированный шов, толщиной примерно 20 мм. Для укладки потребуется грузовая техника.

Важно! Каждый блок заводского изготовления имеет специальные монтажные петли для строповки. После установки в проектное положение петли срезаются.

Устройство дренажа

В процесс обратной засыпки и возведение водоотвода происходят практически одновременно. На этом этапе необходимо предотвратить скопление влаги в верхнем уровне. Речь идет о дождевой и талой воде. Дренаж обычно состоит из нескольких частей:

  • водосборный лоток, например, бетонный с крышкой для защиты от мусора и листьев;
  • слой дренирующего материала;
  • дренажная труба вдоль всей стены;
  • водоотводная трубка.

Водосборный лоток располагается в уровне поверхности земли. Он необходим для организованного сбора воды. Лотки бывают открытыми и закрытыми (с защитной решеткой сверху). Чаще всего используют бетонные и пластиковые лотки.

Слой дренирующего материала — это обратная засыпка. Она может быть из щебня, гравия или песчано-гравийной смеси. Такие материалы хорошо пропускают воду, не давая ей застаиваться рядом с поверхностью. Через дренирующий слой влага отводится в дренажную трубу.

Диаметр трубы назначается в зависимости от объема осадков и влажности почвы. В среднем он принимается в промежутке от 100 до 200 мм. Вывод влаги из дренажной трубы осуществляется с помощью водоотводных трубок. Вода с верхнего уровня (позади подпорной стенки) выводится на нижний. При этом предотвращается вред для конструкции и снижение ее срока службы.

Важно! Водоотводные трубки необходимо заложить в стену еще в процессе возведения. Их шаг зависит от климатических особенностей местности и геологических характеристик грунта. Чем выше количество осадков и влажность почвы, тем чаще стоит располагать трубки.

Подпорная стенка с контрфорсами

Подпорная стенка с контрфорсами.

Массивная подпорная стенка из ФБС — это экономичный и надежный вариант. Но при ее строительстве требуется учесть несколько очень важных моментов. В некоторых случаях разумнее будет заменить такое решение на другой тип укрепительных сооружений.
