Морозное пучение грунтов: что это такое и как его «обмануть»

Морозное пучение грунтов характерно для глинистых оснований. Такое явление доставляет немало неприятностей строителям. При возникновении выпучивания возможны неравномерные деформации фундаментов здания и появление трещин.

Природа явления

Морозное пучение обусловлено особенностями воды. Эта жидкость отличается от всех остальных веществ на нашей планете. В отличие от других при замерзании она не уменьшается в объеме, а увеличивается примерно на 9%.

Если этот процесс происходит вблизи фундамента, то давление на конструкцию существенно возрастает. Это может привести к поднятию определенного участка фундамента по сравнению с остальными.

Для возникновения рассматриваемой неприятности необходимо одновременное воздействие двух факторов: воды и отрицательной температуры. Такое часто встречается при залегании глинистых грунтов, которые отлично удерживают влагу. Также повышена вероятность морозного пучения при высоком уровне грунтовых вод. Если грунт обладает невысокой влажностью, то опасность деформаций невелика. В этом случае почва сильнее всего насыщена водой весной за счет верховодки, но повышение температуры предотвращает вспучивание.

Морозное пучение грунта обычно действует на наружные стены здания. В центре строения почва прогревается за счет тепловых потерь, но по периметру она не защищена от зимнего холода. Именно здесь происходит поднятие фундаментов. Неравномерные деформации — самый опасный вид смещений. Последствием такого явления становится появление трещин по фундаментам и стенам дома.

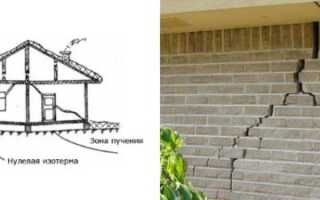

Последствия морозного пучения

Последствия морозного пучения.

Согласно СП 22.13330.2011 к пучинистым почвам относятся такие виды грунта как:

  • глины, суглинки, супеси;
  • мелкие и пылеватые пески;
  • крупнообломочные с мелким заполнителем.

Практически не подвержены морозному пучению пористые грунты (крупнообломочные породы без мелкого заполнителя, средний и крупный песок). Во-первых, они хорошо пропускают воду, не задерживают ее в верхних слоях. Замерзание начинается сверху, влага постепенно вытесняется в более глубокие слои, не встречая препятствий на своем пути. Во-вторых, чем больше пор в почве, тем меньше давление при пучении. Расширяясь, вода просто заполняет свободное пространство, не действуя при этом на фундамент. Именно пористые основания станут предпочтительным вариантом оснований при строительстве в средней полосе.

Главными характеристиками, которые влияют на вероятность возникновения морозного пучения при строительстве и эксплуатации здания являются:

  • тип грунта и его физические и механические характеристики;
  • климатические особенности местности;
  • уровень расположения грунтовых вод;
  • тип фундамента, форма и размеры подошвы.

Методы борьбы с пучением

Чтобы предотвратить касательные силы морозного пучения, требуется исключить хотя бы один из факторов их возникновения: воду или холод. Важно гарантировать отсутствие явления в уровне подошвы фундамента. Но также пучение может негативно действовать и на конструкцию по высоте (горизонтальное воздействие). Об этом важно не забывать.

Назначение глубины заложения

Самый простой способ избежать пучения грунта в уровне подошвы — опереть фундамент ниже глубины промерзания. Глубина промерзания зависит от климатического района. Для ее определения пользуются СП 131.13330.2012 и СП 22.13330.2011, в которых представлены формулы для расчета в зависимости от климатических особенностей. При самостоятельном строительстве можно пользоваться приближенными значениями. Для этого существуют специальные карты (из старого СНиП «строительная климатология и геофизика», который сейчас не действует) или готовые таблицы, которые рассчитаны для крупных городов по формулам из приведенных выше документов.

Карта глубины промерзания

Карта глубины промерзания, может использоваться для справки, в настоящее время глубина заложения рассчитывается с помощью специальной методики.

Такой способ обеспечивает высокую надежность, но часто приводит к перерасходу средств. Особенно при отсутствии в доме подвала, такая глубина заложения не нужна. Кроме того, метод часто комбинируется с другими.

Важно! Предотвращение морозного пучения должно быть комплексным. Желательно одновременно позаботится и о холоде, и о влаге. Именно поэтому методы борьбы чаще всего одновременно включают в себя грамотное назначение глубины заложения, утепление, качественную гидроизоляцию и устройство дренажа.

Также при назначении глубины заложения фундаментов учитывают уровень грунтовых вод (УГВ). По сведениям из СП 22.13330.2011 можно составить следующую таблицу с требованиями, учитывающую одновременно и тип почвы, и УГВ.

Тип почвы Залегание УГВ на глубине более 2 м от поверхности Залегание УГВ на глубине менее 2 м от поверхности
Условно непучинистый:

  • скальный;
  • крупнообломочный;
  • песок средний и крупный.
Нет зависимости залегания подошвы фундамента от глубины промерзания
Пески:

  • мелкий;
  • пылеватый.
Нет зависимости залегания подошвы фундамента от глубины промерзания Глубина опирания подошвы должна быть на 20-30 см ниже отметки промерзания почвы, рассчитанной по формулам или взятой по картам и таблицам
Супесь
Глинистые:

  • суглинок;
  • глина.
Глубина опирания подошвы назначается не менее половины нормативной глубины промерзания, рассчитанной по формулам или взятой по картам и таблицам
Крупнообломочные породы с содержанием мелких частиц

Чтобы выяснить тип почвы на участке и УГВ до начала строительного процесса потребуется провести испытания. Проще всего для этого использовать шурфы или ручное бурение. При этом рассматривают найденную землю, визуально определяют ее тип. При этом стоит пользоваться ГОСТ «Грунты. Классификация», где приведены описания оснований. Бурение для определения УГВ рекомендуется проводить в весенний период в нескольких точках участка, как минимум одна из которых должна располагаться в самом низком месте.

Дренаж

Дренажная система нужна, чтобы убрать лишнюю влагу от пятна застройки. Так удается устранить один из факторов морозного пучения. Дренажные трубы прокладывают на 20—30 см ниже подошвы фундамента. При этом расстояние от конструкции по горизонтали не должно превышать 1м. Для дренажа применяют трубы диаметром от 10 до 20 см. Трубы прокладывают в слое щебня или гравия, обернутого геотекстилем для предотвращения засорения.

Дренаж вокруг фундамента

Дренаж вокруг фундамента.

Замена грунта

При залегании на участке пучинистого грунта с низкой прочностью разумным решением может стать замена грунта на всю высоту фундамента. При этом слабую почву вывозят, а на ее место засыпают песок средней или крупной фракции.

Менее масштабным мероприятием станет обратная засыпка пазух фундамента непучинистым материалом (все тем же песком). Это устраняет вероятность воздействия морозного пучения на боковую поверхность конструкций здания.

Обратную засыпку обязательно выполняют послойно с уплотнением. Толщина одного слоя принимается равной 20 см. Простейший способ уплотнения песка — проливка водой.

Утепление

Еще один метод борьбы с морозным пучением — утепление фундаментов. Его редко используют как самостоятельное решение, обычно теплоизоляция дополняет гидроизоляцию и дренаж. Утепление фундаментов включает в себя два этапа:

  • вертикальная защита наружной части фундамента;
  • теплая отмостка.

Теплоизоляция конструкций здания позволяет избежать их разрушения под действием холода. Теплая отмостка увеличивает защищенный контур. Она выносит зону промерзания за пределы стен дома. За счет этого удается устранить опасность для наружных ограждений и фундаментов.

Теплая отмостка включает в себя следующие слои:

  • гидроизоляционный материал, уложенный по выровненному основанию;
  • подушка из песка или щебня 30 см, уложенная с послойным уплотнением;
  • теплоизоляционный материал;
  • покрытие отмостки.
Теплая отмостка

Теплая отмостка.

В качестве теплоизоляционного материала отмостки используют тот же, что и для всего фундамента. Идеальным вариантом станет экструдированный пенополистирол (его чаще называют пеноплексом). Этот утеплитель отличается хорошими прочностными и теплоизоляционными показателями, влагостоек. Недорогой альтернативой может стать пенопласт, но стоит учитывать, что он нуждается в хорошей гидроизоляции и обладает сравнительно низкой прочностью.

Гидроизоляция

Вертикальная и горизонтальная гидроизоляция фундамента не является явным помощником при борьбе с морозным пучением, но она входит в общий комплекс мероприятий по защите фундаментов от влаги и холода.

В качестве вертикальной изоляции чаще всего используют битумную мастику, рулонные материалы и специальные мембраны. Горизонтальная укладывается по обрезу фундамента (рулонный материал).

Гидроизоляция фундамента

Грамотная защита фундамента от морозного пучения — это целый комплекс мероприятий. Перед тем как бороться с явлением, стоит продумать каждый этап работ.
